Composants électroniques de base
Ces tutoriels sont en cours de révision dans le cadre de notre projet Petit Repair’toire. N’hésitez pas à nous envoyer vos corrections et suggestions à info@repairtogether.be
Sur cette page, les principaux composants présents sur une carte électronique sont présentés. Des astuces sont données pour les reconnaître, les tester, et les remplacer si nécessaire.
Dans certains cas, la carte électronique est très complexe, avec des composants soudés en surface (SMD). Dans ce cas, la vérification se complique et prend plus de temps, mais elle est toujours possible.
Il existe aussi des applications pour aider à reconnaître les composants électroniques. Par exemple, Electrodoc donne accès à des calculateurs et à la documentation de nombreux composants. D’autres applications, parfois payantes, promettent de reconnaître des composants sur base d’une photo.
Fils, câbles et nappes
Rôle
Un fil électrique sert à faire passer le courant.
Description

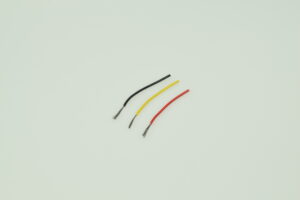

Un fil est souvent recouvert d’un gaine en plastique pour l’isoler.

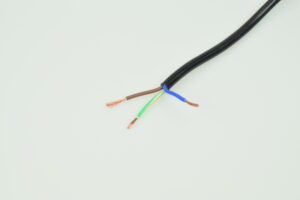

Un câble est un ensemble de fils dans la même gaine

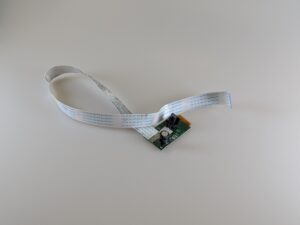

Une nappe est un ensemble de fils disposés côte à côte, dans une gaine très fine. Elle est souvent utilisée en électronique pour des connecteurs prenant peu de place.

Comment tester
A l’œil nu : vérifier si un fil n’est pas arraché, dessoudé ou coupé. Si c’est le cas, il est probablement possible de le ressouder.
S’il est brûlé (traces noires) ou fort corrodé (traces vertes ou rouille), il vaut mieux le remplacer (voir ci-dessous).
Une nappe abîmée l’en souvent à ses extrémités : les contacts sont abîmés. Il est possible de gratter la gaine pour récupérer un contact métallique propre et de ressouder un fil sur le connecteur, mais c’est certainement plus simple de le remplacer.
Avec un multimètre : utiliser la fonction continuité du multimètre, en mettant une sonde de chaque côté du fil, sur une partie conductrice (en métal) du fil. Si ça bipe, le fil fonctionne. Sinon, il faut le remplacer.
Parfois, il peut y avoir un faux contact : le fil bipe uniquement lorsqu’il est dans une certaine position. Vérifier les soudures.
Remplacement
Un fil ou un câble doit être remplacé par un autre de même diamètre, et idéalement de même longueur. Parfois, il faut le souder dans l’appareil, parfois il a ses propres connectiques.
S’il y a une connectique, il faut idéalement garder la même pour éviter que le fil ou le câble ne se débranche de façon impromptue.
Pour les nappes, il faut la même connectique, le même nombre de fils interne et idéalement la même longueur. Il est possible de trouver les références de la nappe sur sa gaine.
Remarques
Un fil peut être monobrin (une tige de métal dans la gaine) ou multibrin (plusieurs brins simplement mis en contact pour que le fil soit plus souple). Le métal utilisé pour les fils est souvent le cuivre.
Fusibles
Rôle
Un fusible protège contre une surcharge électrique.
Description

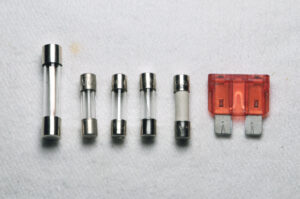

Il s’agit souvent d’un tube en verre avec des extrémités métalliques, qui contient un petit fil avec des propriétés spécifiques. Il est souvent placé dans des machoires en métal pour assurer le contact électrique avec le circuit.

Comment tester
A l’œil nu : il est possible de vérifier si le fil est encore entier à travers la fenêtre. Parfois, il peut aussi être oxydé, ce qui n’est pas bon signe.
Avec un multimètre : en utilisant la fonction continuité, avec les pointes sur chacune des extrémités métalliques. Si ça bipe, c’est qu’il fonctionne. Sinon, il faut le remplacer.
Remplacement
Il faut le remplacer par un fusible ayant les mêmes caractéristiques : même voltage (V) et même ampérage (A). Cette information est souvent gravée sur une des deux parties métalliques. Il faut également qu’il soit de la même taille que l’élément remplacé.
Souvent, on peut le clipser dans un porte fusible
Remarques
Lorsqu’un fusible saute, c’est qu’il y a sûrement un autre problème dans l’appareil ! Il faut donc impérativement trouver la cause du problème avant de rallumer l’objet, sous peine de devoir remplacer le fusible à nouveau…
Il est également possible de tester un fusible sur un téléphone : ouvrez la calculatrice par exemple, et déposez le fusible verticalement sur un chiffre. Si la touche s’active lorsque vous poussez sur le fusible, c’est qu’il fonctionne !
Fusibles thermiques
Rôle
Un fusible thermique protège contre la surchauffe
Description

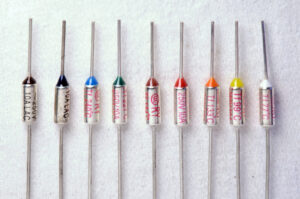

Il s’agit souvent d’une sorte de cylindre en métal, surmonté d’un cône en plastique coloré, entouré de deux tiges métalliques. Il est régulièrement serti à deux fils, permettant le passage du courant.

Comment tester
Avec un multimètre : en utilisant la fonction continuité, avec les pointes de chaque côté (sur les tiges métalliques). Si ça bipe, c’est qu’il fonctionne. Sinon, il faut le remplacer.
Remplacement
Il faut le remplacer par un fusible ayant les mêmes caractéristiques : température (Tf ou °C), même voltage (V) et même ampérage (A). Ces informations sont souvent écrites sur le bord du cylindre.
Comme il est souvent en contact avec un élément spécifique (moteur, chaudière, résistance, …), il faut veiller à bien le remettre dans sa position initiale.
Pour l’attacher, il faut le faire mécaniquement, sans souder. En effet, la température d’un fer à souder ferait sauter le fusible. L’idéal est de le sertir sur le fil électrique où il était placé.
Remarques
A l’intérieur d’un fusible thermique, il y a souvent un ressort qui maintient le contact électrique, ressort qui est maintenu dans sa position grâce à une résine qui fond à la température critique du composant, ouvrant ainsi le circuit lorsque la température est dépassée.
Condensateurs
Sécurité
attention, il faut toujours décharger un condensateur avant de le toucher ou de le mesurer !
Retrouvez toutes les consignes de sécurité dans notre guide.
Rôle
Un condensateur permet de stocker de l’énergie électrique. Sa fonction dans un circuit peut être variée : réguler une tension, absorber un excès d’énergie ou encore stocker de l’énergie pour une demande importante, comme un flash d’appareil photo ou le démarrage d’un moteur.
Description
Les condensateurs les plus courants sont de 3 types, en fonction de la technologie utilisée à l’intérieur. Ils sont souvent soudés sur une carte électronique, mais peuvent se retrouver vissés ou attachés pour des modèles plus imposants.

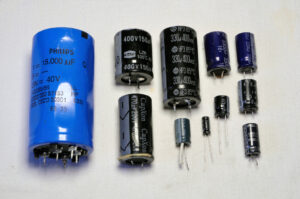

Condensateurs électrolytiques : cylindriques, ils sont souvent noirs ou bleus, avec une bande blanche ou dorée indiquant le pôle négatif. Ils ont deux pattes et une sorte de X creusé sur leur chapeau.

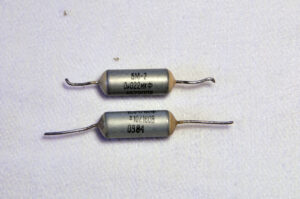

ou une version plus ancienne

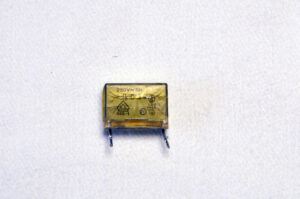

Condensateurs polypropylène (X2) : petits blocs rectangulaires en plastique, ils ont également deux pattes.

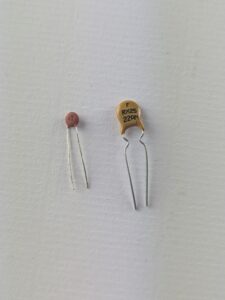

Condensateurs céramiques : de forme rectangulaire arrondie, ils sont souvent enrobés de plastique plus brillant. Ils tombent rarement en panne.

Comment tester
A l’œil nu, les condensateurs peuvent être gonflés ou carrément explosés. Cela est particulièrement le cas avec les électrolytiques : la croix de leur chapeau peut se déformer. il faut alors le remplacer. Les polypropylènes peuvent également avoir explosé, souvent sur de plus vieilles machines.
Avec un multimètre : tous les multimètres n’ont pas la fonction pour tester les condensateurs (symbole : -||-). Il faut souvent le dessouder pour pouvoir le tester correctement. Il suffit alors de mettre une pointe sur chaque patte et de comparer la valeur mesurée à la valeur inscrite sur le composant (en Farad, symbole “F”, souvent µF).
LCR-meter : le testeur le plus efficace pour tester un condensateur est le LCR meter, qui permet de mesurer un condensateur en circuit (mais toujours hors tension). On attache alors les pointes de test aux deux pattes du condensateur et on active le testeur, qui donne une mesure.
Remplacement
Au-dessus de 30% de différence entre la valeur mesurée et indiquée sur le composant, cela peut valoir la peine de le changer, mais un condensateur particulièrement défectueux aura une valeur souvent 10 fois plus petite qu’indiquée. Il faut le remplacer par un modèle similaire : même technologie (électrolytique, polypropylène X2, céramique, …) et mêmes caractéristiques (V, F).
Les condensateurs électrolytiques sont polarisés : il faut le mettre dans le même sens dans le circuit, la borne blanche donnant la patte négative.
Remarques
Un condensateur peut rester chargé encore longtemps après que l’appareil ait été débranché. C’est pourquoi l’indicateur lumineux d’un appareil reste encore un peu allumé après avoir été éteint. Il faut faire attention à ne pas s’électrocuter alors qu’il est encore chargé.
On peut soit patienter un certain temps (quelques minutes à parfois plusieurs jours), mais le mieux est de le décharger avec une résistance renforcée d’une centaine de Ohms (10W). On peut ensuite vérifier avec un multimètre (fonction V continue) si sa tension est inférieure à 60 V.
Microcontrôleurs
Rôle
Un microcontrôleur est un petit ordinateur intégré dans une seule puce. Il sert à exécuter un programme qui pilote un circuit électronique : gestion de moteurs, claviers, écrans, capteurs, communication, etc. C’est le « cerveau » de nombreux appareils électroniques (jouets, électroménager, voitures, téléphones…).
Description

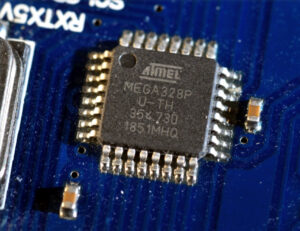

Il ressemble à une puce noire avec plusieurs pattes métalliques, généralement soudées sur un circuit imprimé.

Comment tester
À l’œil nu, il est possible de vérifier s’il est brûlé, fissuré, ou si certaines pattes sont cassées ou corrodées. Il peut aussi arriver que la qualité des soudures le liant au reste du circuit électronique se soit détériorée. [tutoriel de soudure]
Avec un multimètre, il est possible de vérifier la continuité entre les pattes et le reste du circuit (soudures correctes). Si on arrive à mettre la main sur sa datasheet, on peut tester les alimentations (souvent renseignées Vcc et GND) pour vérifier que la puce est bien alimentée. Attention, ceci se fait sous tension [Conseils de sécurité].
Remplacement
Il faut le remplacer par le même modèle (même référence inscrite sur la puce). Pour les puces soudées en CMS (boîtiers plats avec de nombreuses pattes), il faut du matériel adapté (station à air chaud, flux de soudure, loupe).
Remarques
Bien souvent, une panne d’un microcontrôleur sera difficile à identifier. Parfois, le plus simple est de remplacer toute la carte électronique, si celle-ci est disponible.
Il est également possible d’aller plus loin, avec un programmateur / débogueur, qui permettra de tester le microcontrôleur, permettra de vérifier si la puce répond et de lire son programme. S’il ne répond plus, il vaut mieux le remplacer.
Relais
Rôle
Un relais est un interrupteur commandé électriquement.
Description

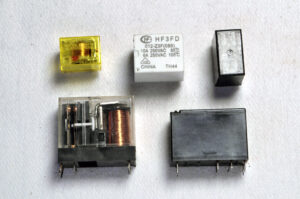

Il s’agit d’un boîtier rectangulaire en plastique, souvent noir, bleu ou transparent. Ses dimensions sont d’environ 2x3x1 cm. Il a plusieurs pattes métalliques en dessous (généralement 4, 5 ou plus selon le type). Dans les modèles transparents, on distingue une bobine de cuivre et des petits contacts métalliques mobiles.

Comment tester
A l’oreille : Les relais font généralement un petit « clic » audible lorsqu’ils s’activent. Lorsque l’appareil est branché, on peut entendre ce clic de son activation lorsqu’on appuie sur un bouton ou qu’on allume l’appareil. Si le bruit est absent, le relais a peut-être un problème.
Avec un multimètre : dans un premier temps, il faut tester la bobine (ses bornes sont souvent indiquées sur le boîtier du composant via un schéma). Placer les pointes du multimètre en mode ohmmètre sur les deux broches de la bobine. Une valeur de résistance de quelques centaines d’Ω à quelques kΩ doit être mesurée. Si la valeur est infinie (circuit ouvert), la bobine est coupée. Dans ce cas, le relais est à remplacer..
Dans un second temps, avec la fonction continuité du multimètre, il est possible de tester les autres contacts. Deux d’entre eux doivent être en court-circuit.
Si aucune information n’indique les bornes de la bobine sur le boîtier du relais, il faut alors tester la continuité et la résistance entre chaque borne deux à deux.
Remplacement
Il faut remplacer par un relais similaire. Le modèle est souvent indiqué sur le boîtier.
Remarques
Un relais électromécanique finit par s’user : les contacts s’oxydent ou s’usent mécaniquement, la bobine peut chauffer.
Il est possible de tester un relais en le mettant la tension, mais attention, pour ce faire, il faut le retirer de la carte car on risque d’injecter du courant dans le circuit et de griller d’autres composants.
Diodes

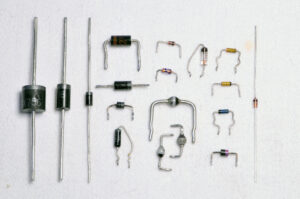

Il s’agit d’un cylindre, souvent noir avec une bande blanche. Celle-ci peut parfois disparaître avec le temps, mais elle indique la borne négative.
![]()
Une LED est une sorte de cylindre arrondi sur le dessus, parfois coloré. Neuve, elle a une patte plus courte que l’autre, qui indique sa borne négative.

Elles sont souvent soudées sur une carte électronique, mais peuvent aussi être attachées directement à un fil (pour les diodes plus grosses).
Comment tester
A l’œil nu : une diode en panne ne présente souvent pas de signes extérieurs spécifiques. Néanmoins, elle peut présenter des traces de brûlures. Une LED en panne n’émet plus de lumière.

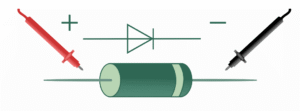

Avec un multimètre : il faut utiliser la fonction “diode” (⏄) du multimètre. Tester dans un sens et dans l’autre. Un chiffre¹ s’affiche dans un sens (voir image) et rien dans l’autre. Sinon, il faut la remplacer !

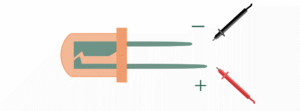

Une LED se teste comme une diode, mais il y a un petit plus : elle brille légèrement si elle fonctionne.

Remplacement
Il faut remplacer par le même modèle, qui est inscrit sur le boîtier. Il faut souvent la souder. Attention à bien respecter la polarité !
Pour les LED, il faut remplacer par le même modèle également, souvent lié à la couleur.
Remarques
Les diodes sont notamment utilisées pour convertir le courant alternatif (AC) en courant continu (DC) dans les alimentations électriques.
Il existe de nombreux types de diodes : Zener, Schottky, photodiodes,… Chacune a ses spécificités.
LED = Light Emitting Diode. Elles consomment beaucoup moins d’énergie que les ampoules à incandescence.
Inductances (bobines)
Rôle
Une inductance (ou bobine) est un composant qui stocke de l’énergie dans un champ magnétique lorsqu’un courant la traverse. On l’appelle parfois aussi self.
Elle sert à filtrer des signaux, lisser une alimentation (avec un condensateur), créer des circuits oscillants (radio, horloges…), gérer l’énergie dans les alimentations à découpage (convertisseurs, chargeurs) ou peut servir d’électro-aimant.
Description

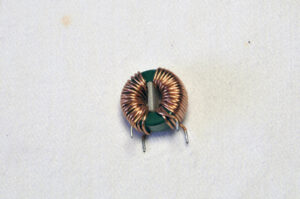

C’est généralement un fil de cuivre enroulé en bobine autour d’un support (en plastique ou en métal). Elles peuvent parfois être moulées dans un boîtier.
Leur valeur s’exprime en Henry (H), souvent en µH (microhenry) ou mH (millihenry).

Comment tester
Beaucoup d’inductances ne sont pas encapsulées. Dans ce cas, il est possible de vérifier si le fil n’est pas coupé à l’œil nu.
Comme il s’agit simplement d’un fil enroulé, il est possible de le tester avec un multimètre en mode continuité. S’il bipe ou a une résistance proche de 0 ohm, la bobine est en bon état. Sinon, elle est à remplacer.
Remplacement
Remplacer par une inductance ayant la même valeur (H) et capable de supporter le même courant maximal. Il est toujours préférable de reprendre la même référence que l’originale pour garantir le bon fonctionnement (indiquée sur son boîtier).
Remarques
Les inductances sont assez robustes : elles tombent rarement en panne sauf si elles ont subi une surcharge de courant (le fil fond) ou un choc mécanique (bobine cassée).
Les bobines des moteurs sont équivalentes à de grosses inductances.
Résistances
Rôle
Une résistance limite le passage du courant électrique dans un circuit. Elles permettent de protéger des composants, de diviser des tensions, ou de définir le comportement d’un circuit électronique.
Description

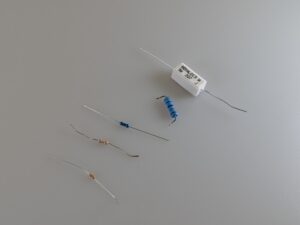

Les résistances classiques sont de petits cylindres allongés, souvent beiges ou bleus, avec des anneaux colorés indiquant leur valeur. Elles possèdent deux pattes métalliques fines.

Les résistances de puissance sont plus grosses, parfois en forme de bloc céramique blanc ou de boîtier métallique avec ailettes.

Comment tester
A l’œil nu : il est possible de vérifier si la résistance n’est pas brûlée ou noircie.
Avec un multimètre : en fonction ohmmètre, il faut mettre une pointe de chaque côté pour mesurer sa valeur (en Ω, kΩ, MΩ), qui doit correspondre à la valeur indiquée par le code couleur (ou marquage).
Une résistance coupée affiche une résistance infinie, il faut alors la remplacer. Une résistance dégradée peut avoir une valeur beaucoup plus haute que prévue
Attention : pour un test fiable, il vaut mieux dessouder au moins une patte (sinon d’autres composants du circuit peuvent fausser la mesure).
Remplacement
Une résistance doit être remplacée par une résistance de même valeur (Ω) et de même puissance (W, donnée par sa couleur).
Remarques
Les résistances sont parmi les composants les plus robustes : elles tombent rarement en panne, sauf en cas de surchauffe.

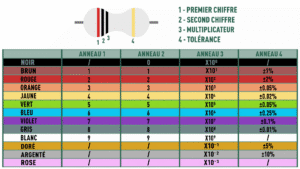

Pour lire la valeur d’une résistance, il existe un code des couleurs (bandes de couleurs).

Les résistances chauffantes sont un cas particulier de résistance.
Potentiomètres
Rôle
Un potentiomètre est une résistance variable qui permet d’ajuster manuellement la résistance d’un circuit.
Elles servent par exemple à régler un volume, à transmettre la position d’un joystick ou à ajuster une tension ou un courant.
Description

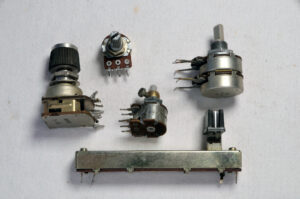

Ce sont de petits composants cylindriques ou rectangulaires, avec un axe rotatif (qu’on peut tourner avec un bouton). Ils ont généralement 3 pattes métalliques (entrée, sortie, curseur).

Comment tester
A l’oreille : si le potentiomètre gère une fonction audio, il est possible d’entendre des crépitements. C’est souvent le signe que le potentiomètre est encrassé. Il faut alors le nettoyer avec du contact cleaner.
Au toucher : si le potentiomètre est dur à tourner ou donne des résultats bizarres (comme des mouvements fantômes sur une manette), cela peut aussi être un signe que le potentiomètre est encrassé. Là aussi, il faut le nettoyer avec du contact cleaner et le remplacer si ça ne fonctionne toujours pas correctement.
Avec un multimètre
En mesurant entre les deux pattes extérieures, il est possible de lire la valeur totale du potentiomètre (en Ω). En mesurant entre une patte extérieure et la patte du milieu, on doit lire une valeur qui varie en tournant l’axe. Si cette valeur ne change pas du tout, n’atteint jamais la valeur indiquée sur le composant ou est infinie, le composant est très probablement à remplacer.
Remplacement
Il faut remplacer le composant par un modèle similaire, de même valeur totale, de même type (logarithmique ou linéaire, noté souvent « A » ou « B »). Il faut également respecter son format : axe de même longueur, même diamètre, …
Remarques

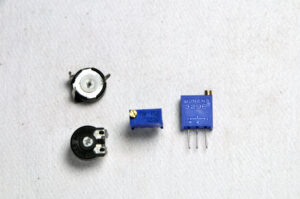

Les trimmers sont des sortes de potentiomètres qui se tournent avec un tournevis pour faire des réglages moins fréquents.

¹ Autour de 0.6 ou 0.3 (en fonction du modèle)
